管道的6种连接方法,图文详解!

时间:2021-12-29  打印

管道连接是工程施工中非常重要的一环,直接关系到工程的质量。随着管道行业的迅速发展,连接管道的方法也越来越多。本文整理了6种连接方式的相关内容,以供参考。

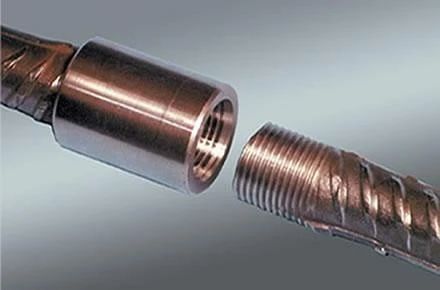

螺纹连接


1. 螺纹加工

2-3次切削,螺纹应清楚、完整、光滑,不得有毛刺和乱丝。如有断丝或缺丝,不得大于螺纹全扣数的10%。螺纹还应符合装配公差的要求,有1/16的锥度,防止螺纹之间配合过松或过紧。

国家标准《55°密封管螺纹》GB/T7306,适用于管子、阀门、管接头、旋塞及其他管路附件的螺纹连接。

2. 螺纹装配

拧紧后露出2-3牙螺尾、清除多余填料、外露丝牙涂刷红丹防锈。红丹涂刷宽度一致,涂层均匀,无流淌、漏涂现象。

3. 常见问题

麻丝未清理,外露螺纹长,涂刷规范,涂刷随意外露螺纹防锈处理

法兰连接


1. 管道法兰

1)配对法兰规格、型号相同;与设备法兰连接时应按其规格配对;

2)法兰连接时同轴、平行,法兰面垂直于管中心;

3)紧固螺栓规格相同、方向一致、螺栓露出长度为1/2螺栓直径或与螺母齐平;

4)连接阀门时螺母放在阀件侧;

5)水平管法兰最上面两个螺孔保持水平、垂直管法兰靠墙两个螺孔与墙平行。

法兰标准:国家标准GB9112-9123、机械部标准JB79-86、化工部标准HG5008-5028及石油工业部标准SYJ4,法兰螺栓孔中心相同,JB标准和HG标准的管径为“小外径”,GB标准和SYJ标准为“大外径”,使用时应注意个别规格法兰的螺栓孔数量不同。

2. 常见问题

法兰内圈未焊接,法兰内圈未焊接,法兰不匹配

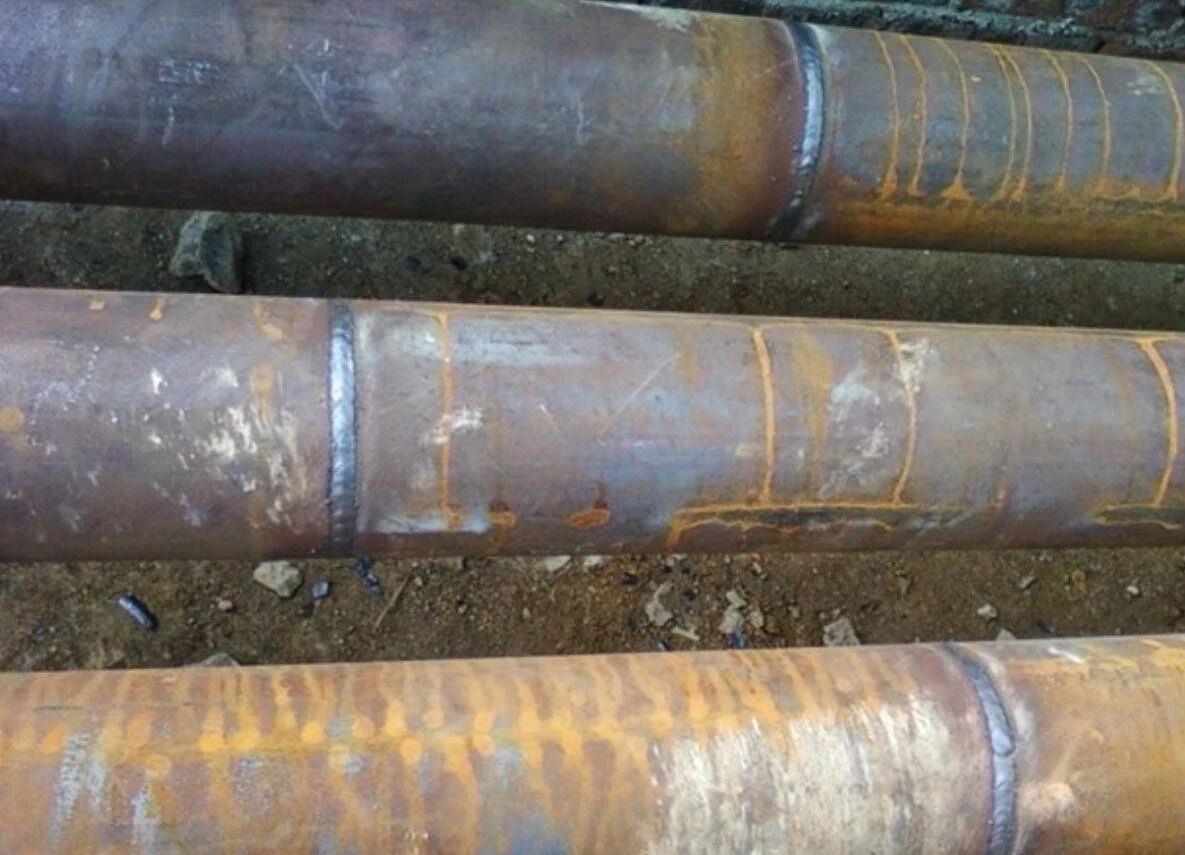

焊接连接


1. 焊接

1)不锈钢管焊接内部充氩保护,焊后对焊缝及热影响区进行酸洗、钝化处理。

2)紫铜管钎焊不得加热过度(650-750℃ ),焊后清除焊接接头处残留的熔渣等杂物。

3)焊缝外观检查无咬肉、夹渣、裂缝、飞溅等缺陷。

2. 常见问题

铜管钎焊缝处未清理,不锈钢管焊缝处未处理咬边、焊缝宽窄、余高不一

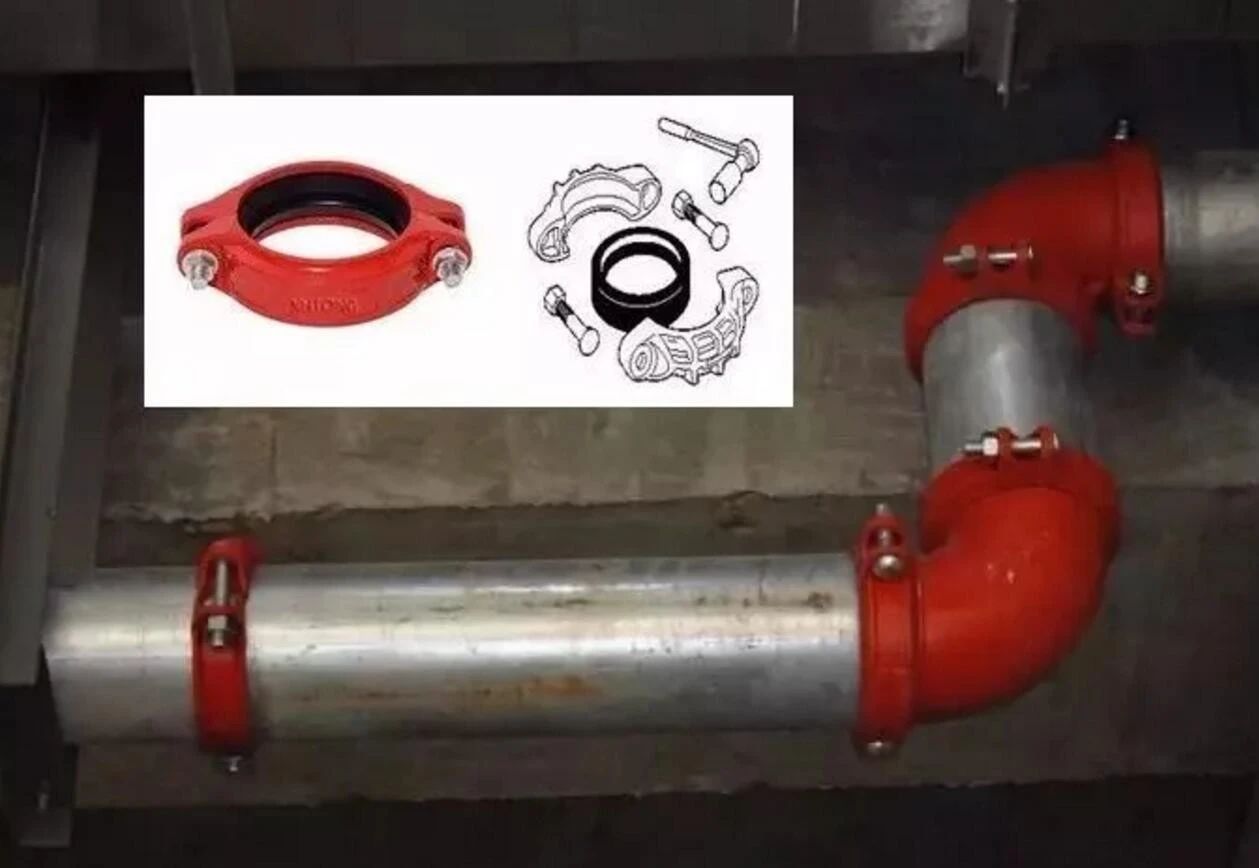

沟槽连接


1. 沟槽装配

1)清理管端、套上橡胶密封圈、装上卡箍、紧固螺栓;

2)沟槽二端管道中心线一致,沟槽安装方向(紧固螺栓位置)一致;

3)直管段宜采用刚性接头,在管段上每4-5个连续的刚性接头间设置一 个挠性接头。

2.常见问题

沟槽接头方向不统一,沟槽两端管子不顺直。

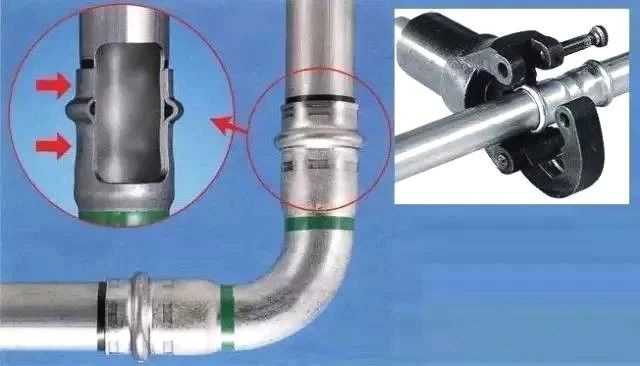

卡压连接


 清理插入口、标注插入深度。按规定深度插入管子,保持轴线垂直。使用专用卡压工具卡压接头,卡压后用量规检查卡压尺寸是否到位。

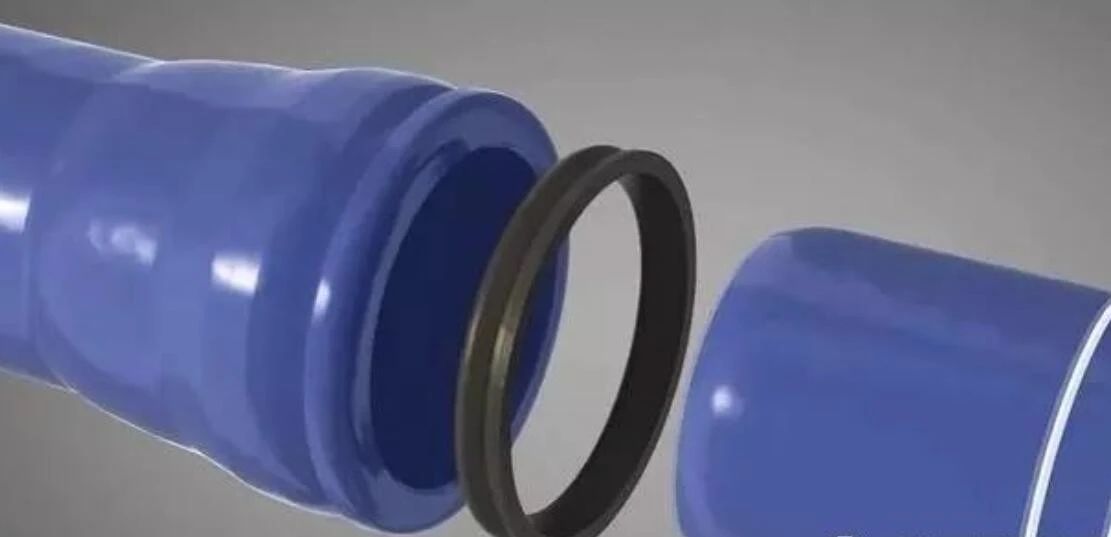

承插连接


铸铁管连接前清理承插口影响接口严密性的杂物,正确放入橡胶密封圈。按施工标准要求的深度插入、保持两管段的垂直度。

消防给水系统中关于管道的连接方式有相关要求,摘录以下内容供学习。

1. 消防水泵吸水管上的控制阀应在消防水泵固定于基础上后再进行安装,其直径不应小于消防水泵吸水口直径,且不应采用没有可靠锁定装置的控制阀,控制阀应采用沟漕式或法兰式阀门。

2. 钢筋混凝土制作的消防水池和消防水箱的进出水等管道应加设防水套管,钢板等制作的消防水池和消防水箱的进出水等管道宜采用法兰连接,对有振动的管道应加设柔性接头。组合式消防水池或消防水箱的进水管、出水管接头宜采用法兰连接,采用其他连接时应做防锈处理。

3. 钢丝网骨架塑料复合管道钢塑过渡接头连接应符合下列要求:

1)钢塑过渡接头的钢丝网骨架塑料复合管管端与聚乙烯管道连接,应符合热熔连接或电熔连接的规定。

2)钢塑过渡接头钢管端与金属管道连接应符合相应的钢管焊接、法兰连接或机械连接的规定。

3)钢塑过渡接头钢管端与钢管应采用法兰连接,不得采用焊接连接,当必须焊接时,应采取降温措施。

4. 埋地管道的连接方式和基础支墩应符合下列要求:

1)当采用球墨铸铁时宜采用承插连接。

2)当采用焊接钢管时宜采用法兰和沟槽连接件连接。

3)当采用钢丝网骨架塑料复合管时应采用电熔连接。

5. 架空管道应采用热浸镀锌钢管,并宜采用沟槽连接件、螺纹、法兰和卡压等方式连接;架空管道不应安装使用钢丝网骨架塑料复合管等非金属管道。

6. 当管道采用螺纹、法兰、承插、卡压等方式连接时,应符合下列要求:

1)采用螺纹连接时,热浸镀锌钢管的管件宜采用现行国家标准《可锻铸铁管路连接件》GB 3287、《可锻铸铁管路连接件验收规则》GB 3288、《可锻铸铁管路连接件型式尺寸》GB 3289的有关规定,热浸镀锌无缝钢管的管件宜采用现行国家标准《锻钢制螺纹管件》GB/T 14626的有关规定;

2)螺纹连接时螺纹应符合现行国家标准《55°密封管螺纹第2部分:圆锥内螺纹与圆锥外螺纹》GB 7306.2的有关规定,宜采用密封胶带作为螺纹接口的密封,密封带应在阳螺纹上施加;

3)法兰连接时法兰的密封面形式和压力等级应与消防给水系统技术要求相符合;法兰类型宜根据连接形式采用平焊法兰、对焊法兰和螺纹法兰等,法兰选择应符合现行国家标准《钢制管法兰类型与参数》GB 9112、《整体钢制管法兰》GB/T 9113、《钢制对焊无缝管件》GB/T 12459和《管法兰用聚四氟乙烯包覆垫片》GB/T 13404的有关规定;

4)当热浸镀锌钢管采用法兰连接时应选用螺纹法兰,当必须焊接连接时,法兰焊接应符合现行国家标准《现场设备、工业管道焊接工程施工规范》GB 50236和《工业金属管道工程施工规范》GB 50235的有关规定;

5)球墨铸铁管承插连接时,应符合现行国家标准《给水排水管道工程施工及验收规范》GB 50268的有关规定;

6)钢丝网骨架塑料复合管施工安装时除应符合本规范的有关规定外,还应符合现行行业标准《埋地聚乙烯给水管道工程技术规程》CJJ 101的有关规定。

7)管径大于DN50的管道不应使用螺纹活接头,在管道变径处应采用单体异径接头。
